تمارين كلاسيك كنترول : تعلّم التحكم الآلى من خلال 11 دائرة عملية - كورس كنترول حسن علي

في هذا المقال ستجد اهم تمارين كلاسيك كنترول مع رسم دائرة الباور ودائرة الكنترول لكل منها- classic control problem with power and control circuit

تمارين كلاسيك كنترول : تعلّم التحكم الآلى من خلال 11 دائرة عملية - كورس كنترول حسن علي
تمارين كلاسيك كنترول : تعلّم التحكم الآلى من خلال 11 دائرة عملية - كورس كنترول حسن علي


1- دائرة تشغيل وايقاف موتور من بوش بوتن واحد بالكلاسيك كنترول


يعد تشغيل وايقاف الماتور من ابسط دوائر الكنترول حيث دائرة الباور power circuit تتكون من
  • ال3 فازات التي تحصل من خلالها علي الكهرباء فالمواتير والاحمال الصناعية تغذي بكهرباء 3 فاز
  • وقاطع كهربي circuit breaker للحماية من زيادة التيار
  • وكنتاكتور contactor يستخدم في تشغيل الاجهزة التي تعمل بفرق جهد عالي
  • وقاطع حراري  overload للحماية من زيادة حمل الماتور حتي لا يحترق
  • والماتور المستخدم


ودائرة الكنترول Control circuit التي يتم التحكم من خلالها في حركة الماتور تتكون من
  • مفتاح ايقاف stop push button
  • مفتاح تشغيل start push button
  • نقطة مساعدة مفتوحة NO من الكنتاكتور لتضمن استمرار التغذية
  • وملف الكنتاكتور coil





تمارين كلاسيك كنترول : تعلّم التحكم الآلى من خلال 11 دائرة عملية - كورس حسن علي
start stop motor with one push button

2- دائرة تشغيل وايقاف موتور مع امكانية عكس حركة الماتور بالكلاسيك كنترول

أحيانًا يتم استخدام محركات الحث المتردد (المواتير) في الاتجاهين الأمامي والخلفي ،الصورة أعلاه هي صورة لدائرة تعمل في الاتجاهين ولا تزال دائرة التنظيم التقليدية أعلاه تستخدم على نطاق واسع من قبل الصناعة ، سواء الصناعات الصناعية الكبيرة والصغيرة على وجه التحديد ومنها في المصاعد الكهربائية بكثرة.

وتختلف دايرة عكس الحركة للماتور (3phase forward reverse motor control circuit diagram) بانه يتم استخدام 2 كنتاكتور مع مفتاح للاتجاه الامامي ومفتاح اخر للاتجاه العكسي

3- دائرة ستار دلتا لتشغيل الموتور بالكلاسيك كنترول

تمارين كلاسيك كنترول : تعلّم التحكم الآلى من خلال 11 دائرة عملية - كورس حسن علي
star delta power and control circuit
المثال الثالث عبارة دائرة التحكم والباور ستار-دلتا لماتور وتعمل كالاتي : حيث يشتغل الماتور في الاتجاه Forward بتوصيلة ستار ثم بعد 5 ثواني يتغير ليعمل بتوصيلة دلتا وهذه هي فكره عملها ويتم استخدام 3 كنتاكتور

  • كنتاكتور للماتور
  • كنتاكتور لتوصيلة ستار
  • كنتاكتور لتوصيلة دلتا

ويظهر في صورة star delta power and control circuit ترتيب اطراف الماتور حيث ان الاطراف u1 v1 w1 توصل مع اطراف خروج الكنتاكتور ، واطراف الماتور الاخري W2 U2 V2 توصل مع الاطراف المقابلة لكنتاكتور دلتا وكنتاكتور ستار


وايضا الارقام التي توجد علي التايمر حيث يعتبر
  • 2و7 هم طرفي ملف التايمر
  • 4و8 او 4و1 عبارة عن نقطة توصيل مغلقة
  • 6و8 او 3و1 عبارة عن نقطة توصيل مفتوحة
  • والنقطتين 8و1 تعتبر نقاط مشتركة في التوصيلتين

شكل تايمر5 ثواني
شكل تايمر5 ثواني
طريقة توصيل التايمر
طريقة توصيل التايمر
circuit breaker احد مكونات الكنترول
circuit breaker احد مكونات الكنترول
مواتير حثية تستخدم معها توصيلة ستار دلتا
مواتير حثية تستخدم معها توصيلة ستار دلتا

4- دائرة تشغيل محرك 3 فاز يعمل 5 ثواني ويفصل ثانيتين مع التكرار


دائرة الباور طالما تقوم بتشغيل ماتور واحد فهي كما بالصورة وستجدها ثابتة في جميع الدوائر ولكن دائرة الكنترول التي يتم من خلالها بالتحكم فتختلف حسب المميزات التي تريدها من التصميم المطلوب يمكننا ان نستخدم 2 كنتاكتور لعملها ولكن ستكون اكثرة تكلفة والريلي يفي بالغرض وافضل ، حيث هنا مكونات دائرة الكنترول
  • 2 تايمر احدهم يعمل ل5 ثواني والاخر لثانيتين
  • كنتاكتور
  • ريلي يستخدم هنا لتشغيل التايمر التاني الذي يعمل لمدة ثانيتين اي يعمل اثناء فصل الكنتكتور
  • مفتاح تشغيل
  • مفتاح ايقاف

5- دائرة تشغيل 3 مواتير كل ماتور هيشتغل 5 ثواني مع تكرار العملية

4- دائرة تشغيل محرك 3 فاز يعمل 5 ثواني ويفصل ثانيتين مع التكرار
4- دائرة تشغيل محرك 3 فاز يعمل 5 ثواني ويفصل ثانيتين مع التكرار بالكلاسيك كنترول

5- دائرة تشغيل 3 مواتير كل ماتور هيشتغل 5 ثواني مع تكرار العملية
3 motors by classic control

في دايرة التحكم هذه يتم تشغيل 3 مواتير بالتتابع والفاصل الزمني بين كل ماتور هو 5ثواني
  • يوجد 3 مواتير لذلك تم استخدام 3 كنتاكتور واحد لكل ماتور
  • يلزم وجود فاصل زمني بين كل ماتور لذلك نستخدم في هذه الدائرة 3 تايمر
  • وتم عمل نقطة NC من كل كنتاكتور في مسار الكنتاكتور السابق له لكي يفصل

6- دايرة استار دلتا وعكس الحركة لماتور 3 فاز

نستخدم دوائر الكنترول ستار دلتا في محركات الحث حيث ان محركات الحث التي تعمل في اتجاه واحد لها توصيلة معينة ، وحين نريد ان تعمل في اتجاهين سنحضر كونتاكتور رابع (وتوصيلة كما في الصورة ادناه RV)
star delta forward reverse for 3 phase induction motor
star delta forward reverse for 3 phase induction motor

سؤال كنترول للتمرين --(توقف واعمل الاتي)

عندك ماتورين هترسم دايرة الباور والكنترول مع توضيح طريقة توصيل الكنتاكتور والافرلود والسيركت بريكر والتفاصيل كالاتي
  •  يتم عمل مفتاح تشغيل لكل ماتور ويتم تشغيل الماتور الاول  ولكن الماتور الثاني لا يعمل الا في حالة ان يكون الاول يعمل
  •  والماتور الثاني  لا يتوقف الا في حالة توقف الاول
تمارين كلاسيك كنترول سؤال كنترول للتمرين --(توقف واعمل الاتي)
سؤال كنترول للتمرين

7- دائرة باور وكنترول لتشغيل ماتورين يعمل m2 عندما يعمل m1 ويتوقف ايضا اعتمادا عليه

هذا هو حل التاسك السابق

8- دائرة تشغيل ماتور يعمل 5 ثواني في اتجاه ثم يفصل ثانيتين ثم يعمل 5 ثواني في الاتجاه المعاكس ثم يفصل لمدة ثانيتين

8- دائرة تشغيل ماتور يعمل 5 ثواني في اتجاه ثم يفصل ثانيتين ثم يعمل 5 ثواني في الاتجاه المعاكس ثم يفصل لمدة ثانيتين
مثال 8 يعتبر نفس فكرة كنترول ماتور الغسالة المتواجد بالمنزل حيث هنستخدم في هذه الدايرة
  • 4timer لتمثيل الفترات الزمنية
  • 2Relay
  • 2Contactor : كنتاكتور للحركة الامامية وكنتاكتور للحركة العكسية
دايرة الباور والكنترول تمرين كلاسيك كنترول لماتور غسالة

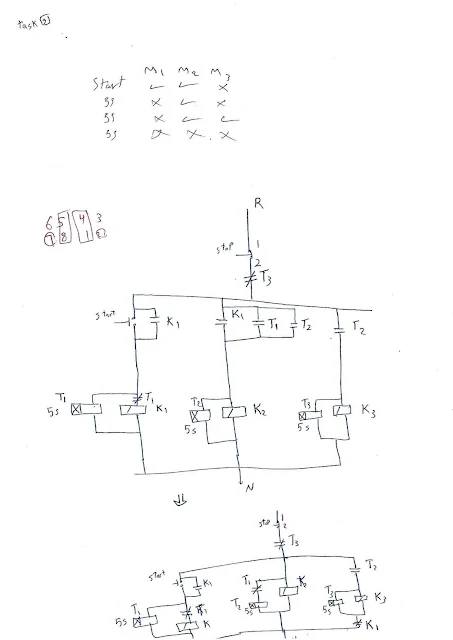

9- دائرة تشغيل 3مواتير حيث عند الضغط علي مفتاح التشغيل الماتور الاول والثاني  يعمل وبعد5 ثواني يعمل الماتور الثاني فقط وبعد 5 ثواني يعمل الماتور الثاني والثالث فقط وبعد 5 ثواني تتوقف ال3 مواتير عن العمل

9- دائرة تشغيل 3مواتير حيث عند الضغط علي مفتاح التشغيل الماتور الاول والثاني  يعمل وبعد5 ثواني يعمل الماتور الثاني فقط وبعد 5 ثواني يعمل الماتور الثاني والثالث فقط وبعد 5 ثواني تتوقف ال3 مواتير عن العمل

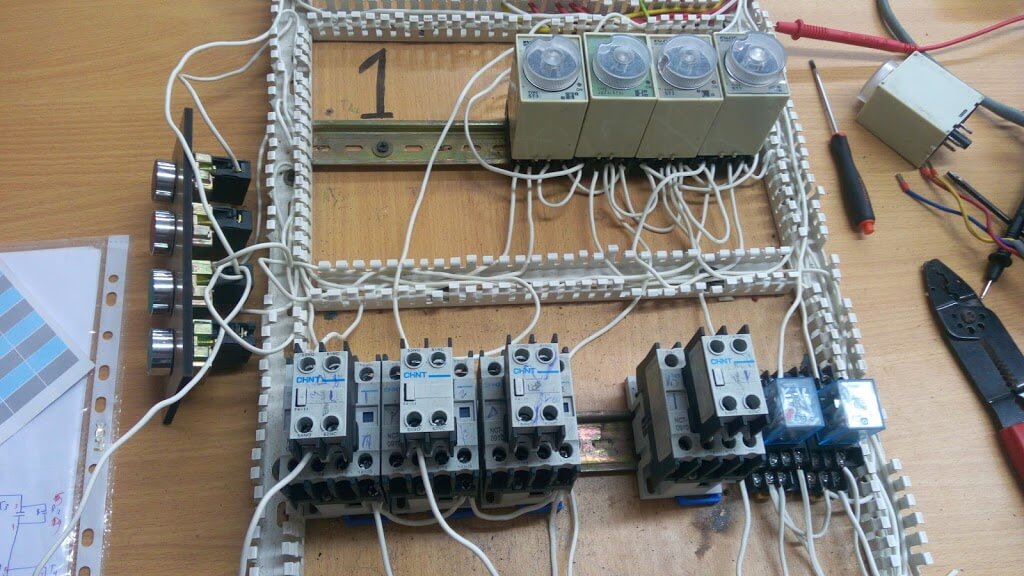

تمرين كنترول تشغيل 3 مواتير

10- دائرة كنترول تشغيل 3مواتير حيث عند الضغط علي مفتاح التشغيل يعمل الماتور الاول فقط وبعد5 ثواني يعمل الماتورين الاول والثاني فقط وبعد 5 ثواني يعمل الماتور الثالث فقط وبعد 5 ثواني يعمل الماتور الثاني والثالث فقط وبعد 5 ثواني يعمل الماتور الاول فقط وتتكرر العملية

10- دائرة كنترول تشغيل 3مواتير حيث عند الضغط علي مفتاح التشغيل يعمل الماتور الاول فقط وبعد5 ثواني يعمل الماتورين الاول والثاني فقط وبعد 5 ثواني يعمل الماتور الثالث فقط وبعد 5 ثواني يعمل الماتور الثاني والثالث فقط وبعد 5 ثواني يعمل الماتور الاول فقط وتتكرر العملية
تمارين كلاسيك كنترول تشغيل 3 مواتير

11- دائرة كنترول تشغيل 3مواتير حيث عند الضغط علي مفتاح التشغيل يعمل الماتور الاول فقط وبعد5 ثواني يعمل الماتورين الاول والثاني فقط وبعد 5 ثواني يعمل الماتور الثالث فقط وبعد 5 ثواني يعمل الماتور الثاني والثالث فقط وبعد 5 ثواني يعمل الماتور الاول فقط وتتكرر العملية

11- دائرة كنترول تشغيل 3مواتير حيث عند الضغط علي مفتاح التشغيل يعمل الماتور الاول فقط وبعد5 ثواني يعمل الماتورين الاول والثاني فقط وبعد 5 ثواني يعمل الماتور الثالث فقط وبعد 5 ثواني يعمل الماتور الثاني والثالث فقط وبعد 5 ثواني يعمل الماتور الاول فقط وتتكرر العملية
دايرة كنترول تشغيل 3 مواتير
